Saklar Sensor Sentuh TTP223 Touch Switch Push Button TTP 223 Self Lock

Optimalkan kontrol perangkat elektronik dengan Sensor Sentuh TTP223 Touch Switch. Dengan desain self-lock dan latch, memungkinkan pengendalian yang nyaman dan mudah dengan sentuhan ringan. Sensor ini bekerja seperti tombol push-button yang dapat diandalkan. Cocok untuk berbagai aplikasi otomatisasi, proyek DIY, atau perangkat yang memerlukan operasi sentuh yang responsif.

Description:
1. Size :15 x 11mm
2. Power : 2.5 – 5.5V

Settingan trigger nya begini ya:

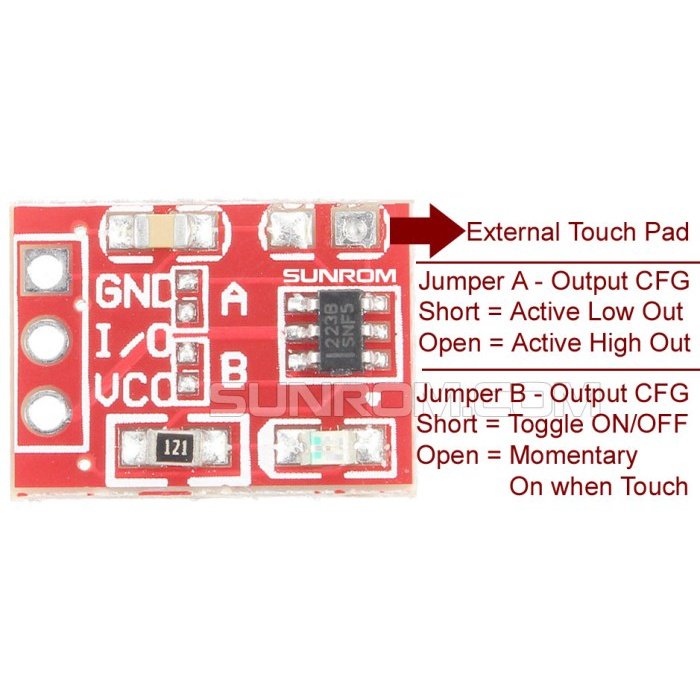

– Lihat pd PCB terdapat 4 titik pad pcb
– Titik pad A = 1, 2
– Titik pad B = 3, 4

Maksud :
1 : Short (disolder aja )
0 : No Short

Contoh1:
misal kan kita inginkan mode seperti bel pintu dgn Output LOW kl disentuh, set sbb:
A = Short (diSolder titik 1, 2)
B = Jgn di short (titik 3 , 4)

Contoh2:
kita ingin mode seperti Saklar(sekali sentuh On terus, sentuh lagi Off terus) set sbb
A = Jgn di short (titik 1, 2)
B = Short(di Solder titik 3, 4)

Lebih Lengkapnya Lihat tabel dibawah ini:
AB=00 >>> No-lock High TTL level ouput;
AB=01 >>> Self-lock High TTL level ouput;
AB=10 >>> No-lock Low TTL level ouput;
AB=11 >>> Self-lock Low TTL level ouput;
