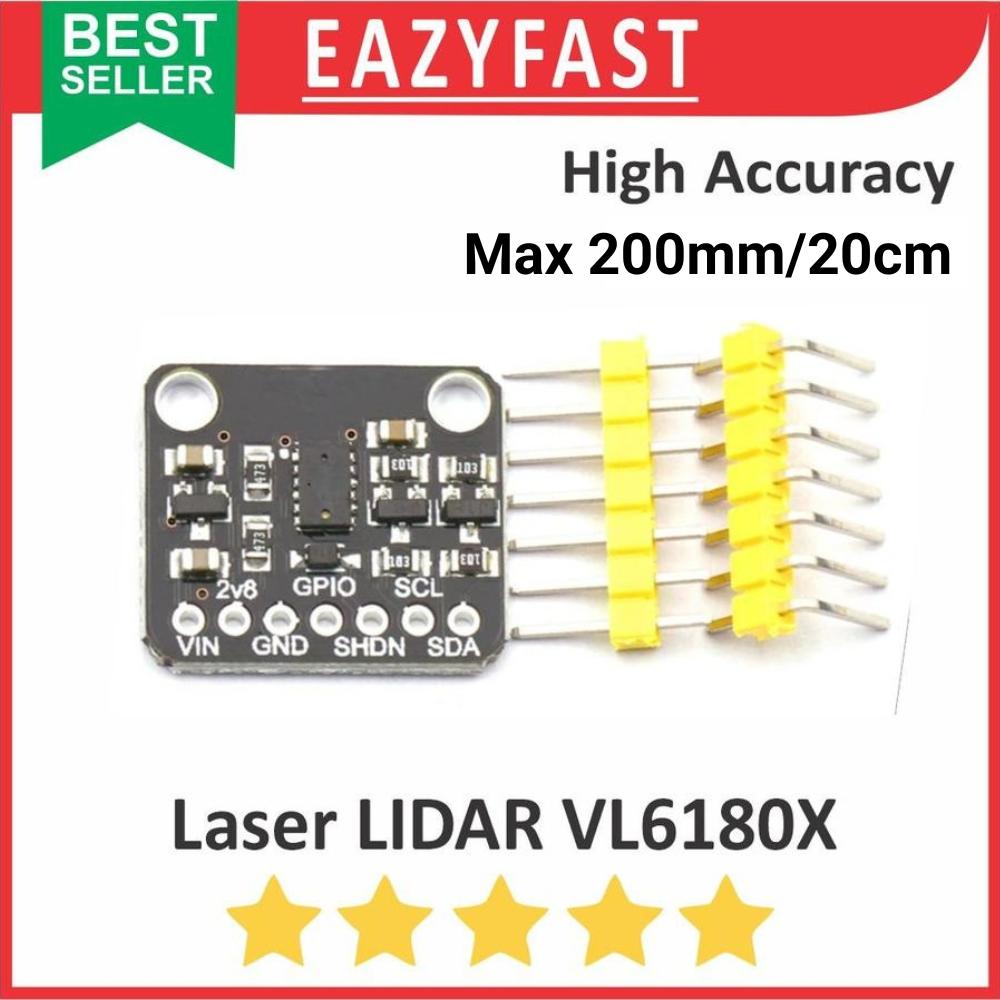

Modul Sensor Jarak Laser VL6180X LIDAR TOF Range Distance Module

VL6180X adalah sensor jarak berbasis laser yang menghasilkan pengukuran jarak yang sangat akurat. Modul ini bisa mengukur jarak absolut hingga 200 milimeter. Prinsipnya, sinar laser ditembakkan ke obyek terdekat, dipantulkan ke detektor, dan modul ini menghitung waktu tempuh laser (saat ditembakkan dan saat diterima detektor). Modul ini bisa dianggap sebagai modul LIDAR yang lengkap dan kecil (praktis). Modul ini menggunakan interface I2C ke mikrokontroler.

Sensor ini adalah versi kecil dari VL53L0X, cocok digunakan untuk pengukuran jarak pendek

Catatan: lepas lapisan sensor film saat digunakan

Pinout
1. VCC 3-5V (module contains an onboard regulator)
2. Supply 2.8V (suplai arus hingga 100mA)
3. GND
4. GPIO – data ready, cocok untuk continous sensing. 2.8V output
5. SHDN – shutdown, default HIGH. Jika LOW, sensor jadi nonaktif
6. SCL
7. SDA

Spesifikasi
– Sensor jarak VL6180X
– Operating Voltage: 3 to 5V
– Jarak pengukuran standar 5 – 200 mm (20 cm)
– Waktu respons 22 ms
– Resolusi maksimal 1 mm (error 3-10 % tergantung kondisi cahaya)
– I2C interface
– Dimensi: 20.3mm*17.7mm
– Dua mounting hole (baut mur 2.5mm)
