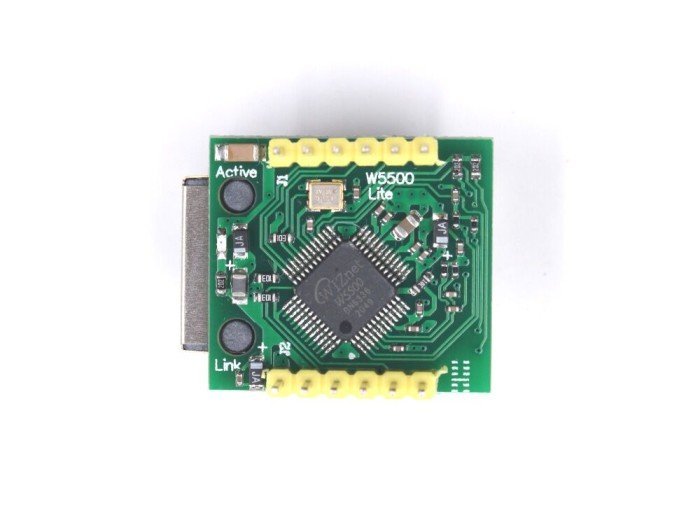

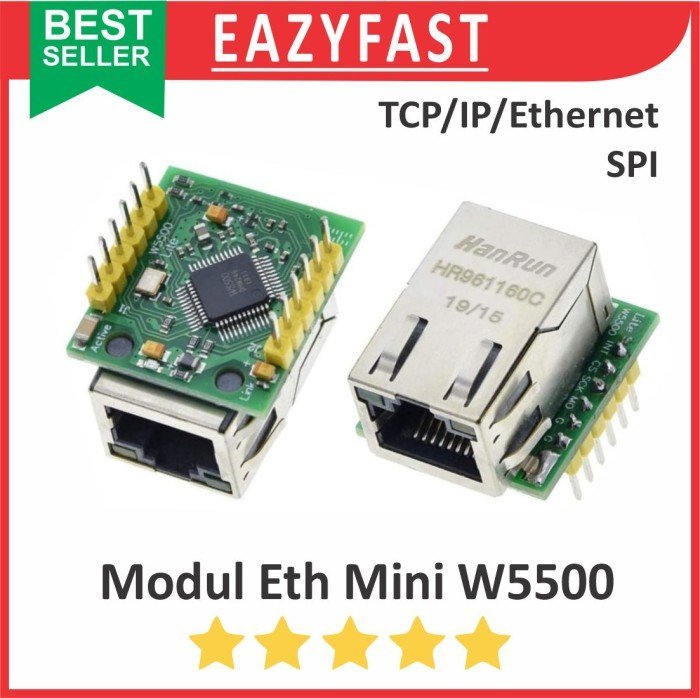

Modul Ethernet Mini W5500 Lite USR-ES1 LAN TCP IP SPI Internet Network Arduino ESP Module Jaringan

SR-ES1 menyematkan chip Wiznet W5500, menggunakan sirkuit gerbang logika perangkat keras untuk mewujudkan lapisan transport dan lapisan jaringan tumpukan protokol TCP/IP (seperti: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE dan protokol lainnya), dan terintegrasi Lapisan data link, lapisan fisik, dan 32K byte RAM on-chip digunakan sebagai buffer pengiriman dan penerimaan data. Chip kontrol utama dari komputer host hanya perlu melakukan tugas pemrosesan informasi kontrol dari lapisan aplikasi TCP/IP. Ini sangat menghemat beban kerja komputer host untuk replikasi data, pemrosesan protokol dan pemrosesan interupsi, serta meningkatkan pemanfaatan dan keandalan sistem.

Fitur:
Antarmuka SPI berkecepatan tinggi 80MHz
Protokol TCPIP perangkat keras bawaan, pengguna tidak perlu menguasai pengetahuan protokol jaringan yang kompleks
Mendukung hingga 8 koneksi Soket
Mendukung protokol TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Lapisan tautan data terintegrasi, lapisan fisik
Mendukung power-down wake-up
Mendukung antarmuka periferal serial berkecepatan tinggi (mode SPI 0~3)
Buffer transceiver 32K byte internal
Tertanam 10BaseT/100BaseTX Ethernet Physical Layer (PHY)
Mendukung negosiasi otomatis (10/100-Berbasis full duplex/half duplex)
Fragmentasi IP tidak didukung
Tegangan kerja 3.3V, port sinyal I / O 5V menahan tegangan
Tampilan status LED (penuh/setengah dupleks, koneksi jaringan, kecepatan jaringan, status aktivitas)
catu daya: catu daya eksternal 3.3V
