Modul Audio Bluetooth BT 5.0 JDY62 JDY 62 62A Wireless Stereo Module

Modul Wireless Audio Transmission 2 Channel Stereo dengan teknologi Bluetooth 5.0

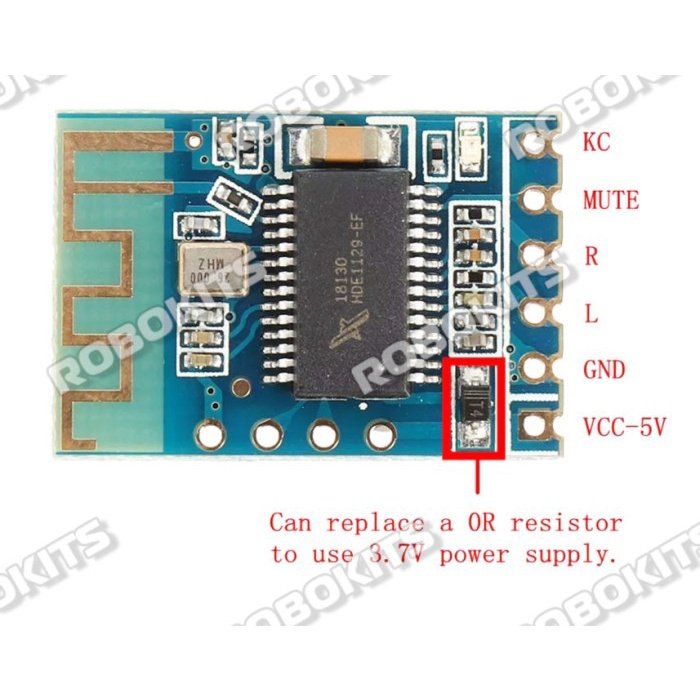

**Skema Pin:
VCC: 4.2-5v DC
GND: Ground
L: Left channel
R: Right channel
MUTE: high level ketika mute, normal low level
KC: empty pin

Bluetooth audio modul memerlukan daya berkualitas yang sangat tinggi persyaratan, jika tidak maka akan mempengaruhi kualitas audio. Power supply harus ditambahkan dengan LC filter sirkuit terutama switching power supply.

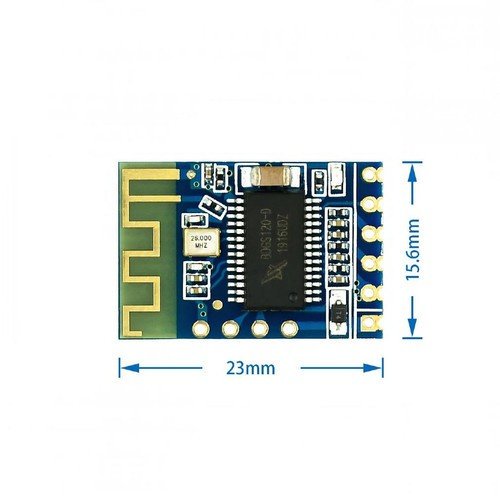

Module size
PCB : 25*15.5*2.4MM
Pin pitch: 2.54MM

**Solusi masalah umum:
1. Tidak dapat mencari Bluetooth
Umumnya disebabkan oleh gangguan daya. sumber listrik mesti ditambah LC Filter circuit.
2. Apakah bisa menggunakan 3.7v ?
Secara default module ini menggunakan 5v. Anda bisa mengganti dioda pada modul dengan 0805 0R atau short circuit menggunakan kabel jumper agar bisa menggunakan baterai lithium.
3. Sinyal bluetooth lemah
Jangan tutup bagian antena atau menempatkan logam disekitar antena.
4. Suara terlalu keras
Umumnya disebabkan oleh gangguan pada antarmuka power supply. Disarankan untuk menggunakan kabel power amplifier yang tidak terlalu panjang, ground bluetooth dan ground power dipisahkan.
