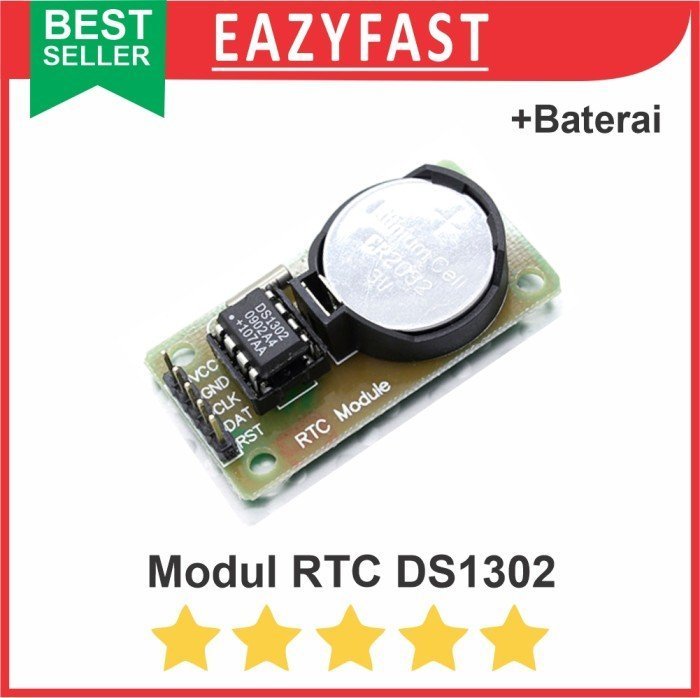

DS 1302 DS1302 I2C RTC Module + Baterai. Modul Sensor Jam Arduino

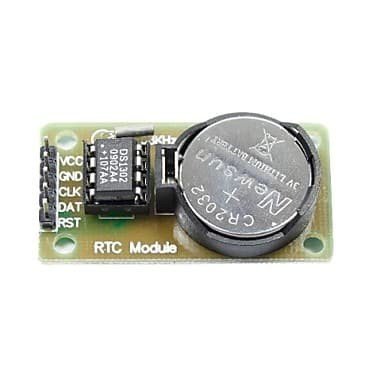

Module Real Time Clock (RTC) yang berbasis IC DS1302 dari Dallas.

Sudah termasuk 1 pcs batere CR2032, tegangan 3v, kapasitas 260mAh, secara teori bisa bertahan hingga 10 tahun.

DS1302 adalah IC hemat daya yang menggunakan energi kurang dari 1 mW (arus yang dikonsumsi kurang dari 0,33A). Pada modul ini energi penjaga waktu (time keeping) dipasok oleh baterai CR2032 yang sudah termasuk dalam paket.

Kelebihan:
1. Memiliki kemampuan menghitung waktu real time hingga tahun 2100
2. Memiliki kemampuan penyesuaian jumlah hari/bulan untuk tahun kabisat
3. Menyediakan informasi waktu berupa detik, menit, jam, tanggal, minggu, bulan, dan tahun
4. Format waktu dapat disetel ke format 12 jam (AM/PM) atau 24 jam

Spesifikasi:
1. Ukuran PCB: 44x23x1.6mm
2. Tersedia 4 lobang pemasangan berdiameter 3.1mm
3. Chip DS1302 duduk diatas DIP 8 Pin, sehingga mudah diganti/ditukar
4. Bisa bekerja pada tegangan 3.3V dan 5V, cocok digunakan untuk mikrokontroler / sistem yang menggunakan basis tegangan 5 Volt seperti Arduino Uno/Mega ataupun yang berbasis 3,3 Volt seperti Raspberry-Pi atau Arduino Pro Mini
5. Suhu kerja: 0-70 C

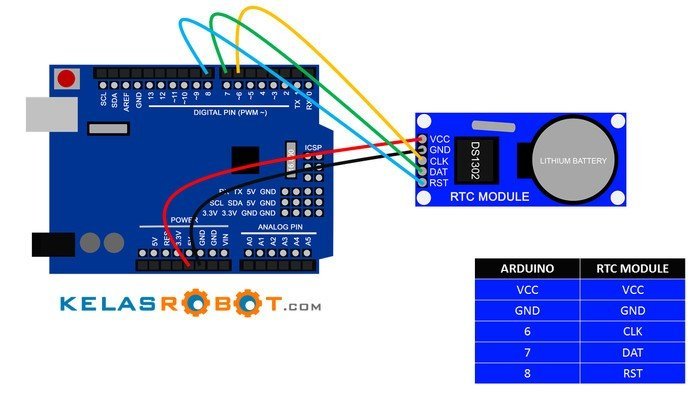

Pemasangan kabel:
VCC >> +5V / 3.3V
GND >> GND (-)
CLK >> P02
DAT >> P01
RST >> P00
